通风蝶阀的广泛用途
通风蝶阀的用途：通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

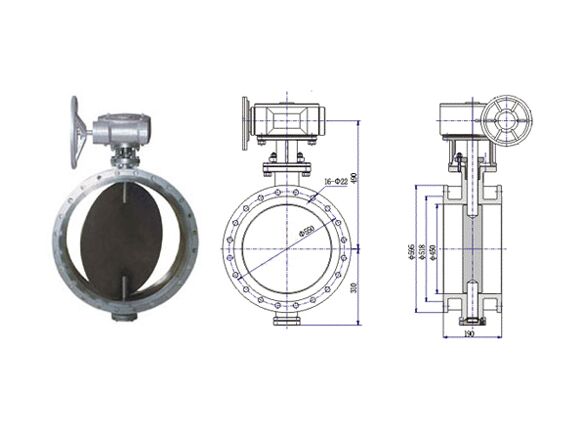

通风蝶阀的结构特点及基本原理结构特点1采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的结构紧凑、重量轻、便于装置、流阻小、流通量大。操作轻便2内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响广泛适用于建材、冶金、矿山、电力等
生产过程种介质温度≤300℃公称压力为0.1Mpa管道上，
用途：本蝶阀是一种非密闭型蝶阀。用以连通、启闭或调节介质量。工作原理通风蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
已公知的蝶阀技术中，其密封形式多采用密封结构，密封资料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封外表层堆焊耐温、耐蚀合金材料。
多层软叠式密封圈固定在阀板上，这种蝶阀与激进蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
通风蝶阀分类施工、装置要点
1 装置位置、高度、进出口方向必需符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。2阀门装置前必需进行外观检查，阀门的铭牌应符合现行国家规范《通用阀门标志》GB12220规定。
2 对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，装置前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，继续时间不少于5min阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验继续的时间符合GB50243要求通风蝶阀按工作压力分类1真空蝶阀工作压力低于标堆大气历的蝶阀。2低压蝶阀。公称压力PN＜1．6MPa蝶阀。
3 中压蝶阀。公称压力PN为2．5–6．4MPa蝶阀。4高压碟阀。公称压力PN为100–80．0MPa蝶阀。5超高压蝶阀。公称压力PN＞100MPa蝶阀。通风蝶阀按工作温度分类1高温蝶阀。t＞450℃的蝶阀2中温碟阀。120C＜t＜450C蝶阀3常温蝶阀。一40C＜t<120C蝶阀4低温蝶阀。一100＜t＜一40C蝶阀E超低温蝶阀。t＜一100C蝶阀通风蝶阀按连接方式分类1对夹式蝶阀2法兰蝶阀3支耳式蝶阀
4焊接式蝶阀按结构形式分类
1中心密封蝶阀
2单偏心密封煤阀
3双偏心密封蝶阀
4三偏心密封跺阀
按密封面材质分类
1软密封蝶阀。
1密封副由非金属软质资料对非金属软质材料构成。
2密封副由金属硬质资料对非金属软质材料构成。
3金属硬密封蝶阀。密封副由金属硬质资料对金属硬质资料构成。
通风蝶阀的结构特点及基本原理
1、通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
2、通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
