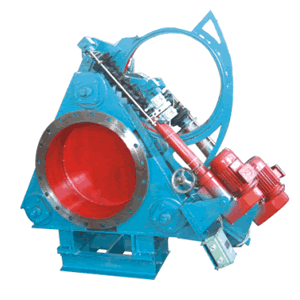

产品名称：电动盲板阀
一、电动推杆盲板阀产品特点：
电动推杆扇形盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、主要性能参数：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.375 |
0.225 |
0.15 |
0.075 |
|
驱动源 |
电动装置 |
|||
|
适用温度℃ |
丁腈橡胶 |
硅橡胶 |
氟橡胶 |
|
|
-20-100 |
-20-200 |
-20-300 |
||
|
适用介质 |
煤气等有毒、有害、易燃气体 |
|||
|
启闭时间S |
≤60 |
|||
|
主要零部件材料 |
阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢 |
|||
三、主要外形尺寸： 单位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
18 |
12-φ22 |
450 |
|
350 |
490 |
445 |
18 |
12-φ22 |
450 |
|
400 |
540 |
495 |
24 |
16-φ22 |
450 |
|
450 |
595 |
550 |
24 |
16-φ22 |
500 |
|
500 |
645 |
600 |
26 |
20-φ22 |
500 |
|
600 |
755 |
705 |
26 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
35 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
35 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
35 |
28-φ30 |
800 |
|
1100 |
1275 |
1220 |
35 |
36-φ30 |
800 |
|
1200 |
1375 |
1320 |
35 |
32-φ30 |
800 |
|
1300 |
1475 |
1420 |
35 |
36-φ30 |
800 |
|
1400 |
1575 |
1520 |
35 |
36-φ30 |
850 |
|
1500 |
1675 |
1620 |
35 |
36-φ30 |
850 |
|
1600 |
1790 |
1730 |
35 |
40-φ30 |
850 |
|
1800 |
1990 |
1930 |
35 |
44-φ30 |
1100 |
|
2000 |
2190 |
2130 |
35 |
46-φ30 |
1100 |
